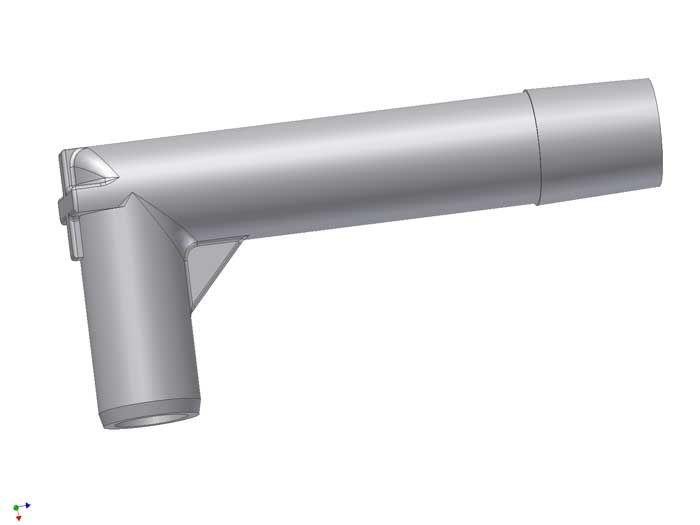

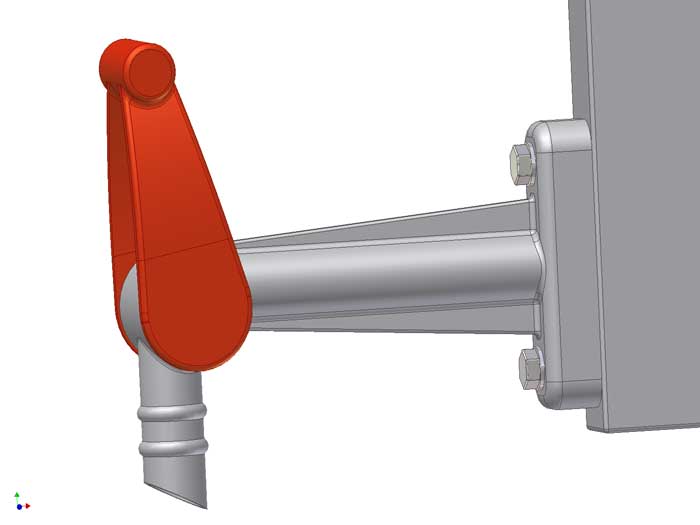

Chamber- and membran filter elements
Chamber and membrane filter elements are made according to DIN 7129. Together with filter clothes they form the “Verfahrensraum” of “Kuchenfiltration” of the filter press.
Die Drainagefläche ist entweder mit Noppen oder mit Rillen ausgestattet um das Filtertuch zu stützen und dem Filtrat den Weg zum Abfließen zu gewähren.

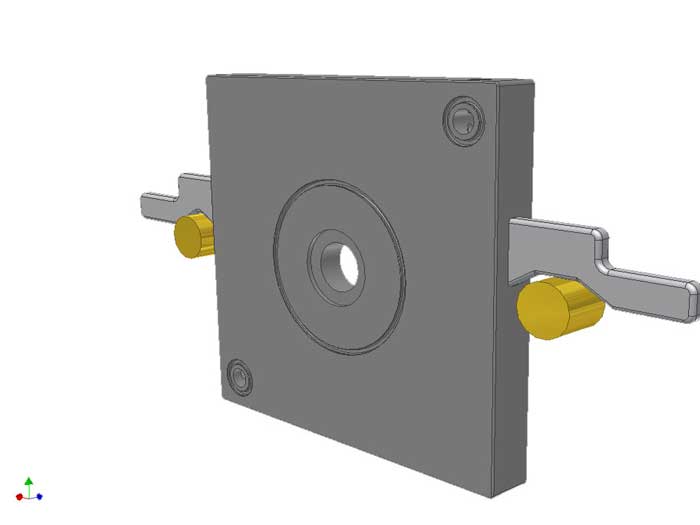

Our standard products have the size 200mm * 200mm to 2m * 2m with a Kuchendicke of 10mm up to 50mm. We can produce every design of Anschluss- und Umlenkplatten.
For your special and individual wishes we could produce filter plates and frames and also chamber filter elements.
For your old filter presses we could replace new filter elements made by polypropylene
CGR-Filter elements could be used for many applications. Normally we could supply CGR‑Filter elements in every size and exchange the existing filter elements. More…

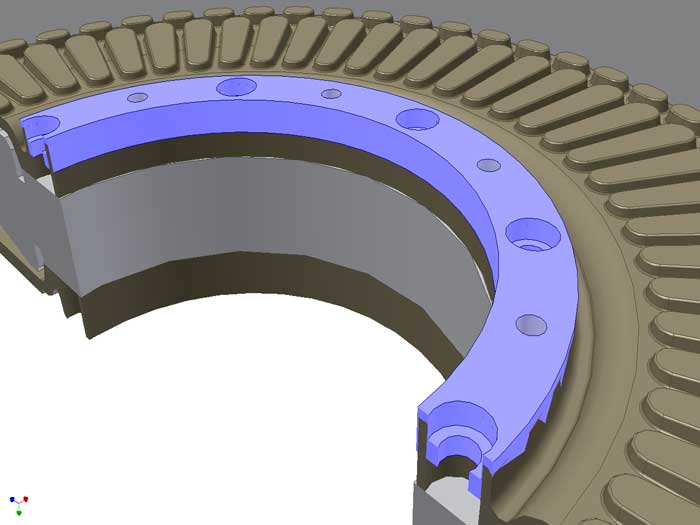

Chamber and membrane elements are made of polypropylene.
Verfahrenstechnische Parameter sind Filterfläche und Kammertiefe. Daraus resultiert das Kammer- bzw. Kuchenvolumen.
Wesentliche Aspekte der Konstruktion richten sich nach den Verfahrensschritten wie Kuchenwäsche oder Kuchen trocknen.
Anforderungen an die Filterelemente sind…
…Chemische Beständigkeit, Differenzdruckfestigkeit, Support des Filtertuches, gute Drainage.
Ausführungen der Drainagefläche

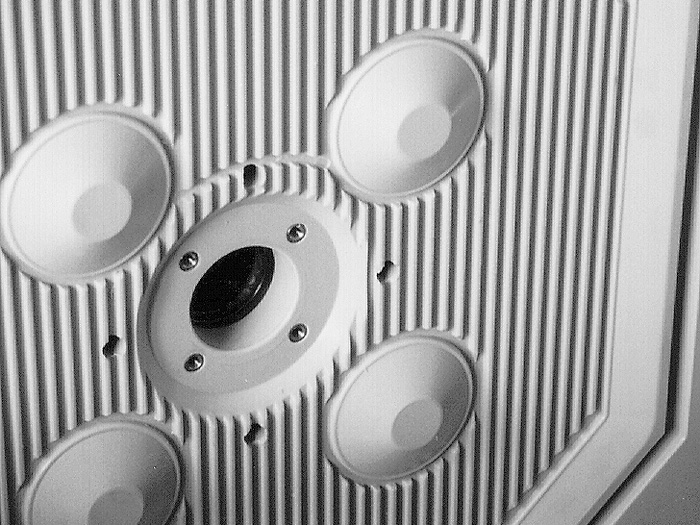

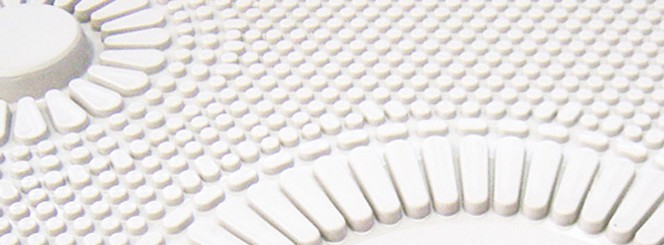

Die genoppte Struktur bildet die Drainagefläche der Kammer. Diese Ausführung wird durch die Form der Pressformnegative hergestellt. Die Freie Filterfläche beträgt ca. 63%.

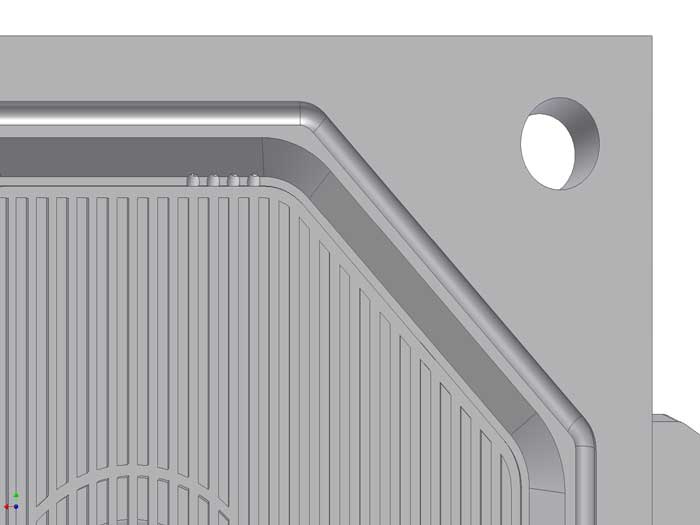

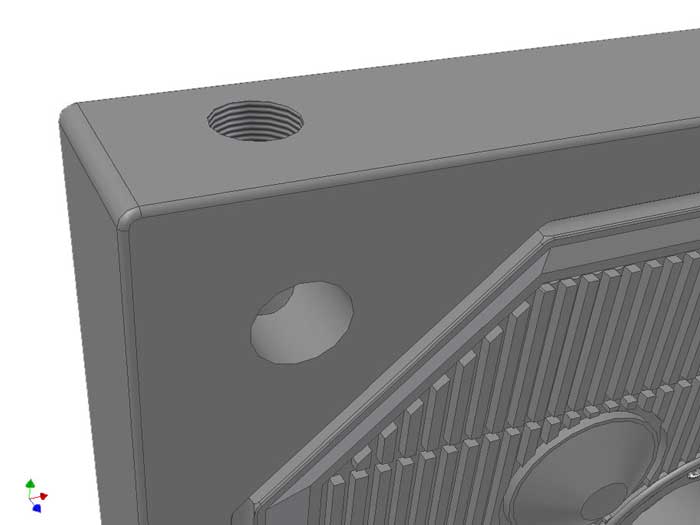

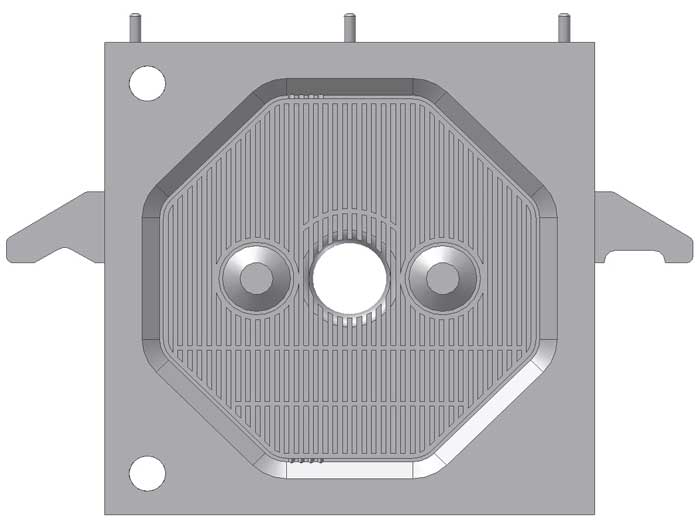

Bei gefrästen Filterlementen wird eine Rillierung als Drainage hergestellt. In der Regel beträgt die freie Filterfläche etwa 50%. Die Stege bzw. Rillen werden je nach Einsatz bemessen und auf das Filtertuch abgestimmt.
Vergleich der Systeme
Filterplatten und -Rahmen
+ Überhangfiltertuch
+ geringer Tuchverschleiß
+ einfacher Tuchwechsel
+ Filterpapier möglich
+ Kuchendicke bis 2 ½” (63mm)
+ Kuchendicke kann einfach durch Austauschen der Rahmen verändert werden
+ geringes Einzelgewicht
– teurer als Kammerplatten
– schlechter Kuchenabwurf
– meist ohne Plattentransport
– je nach Temperatur eingeschränkter Betriebsdruck

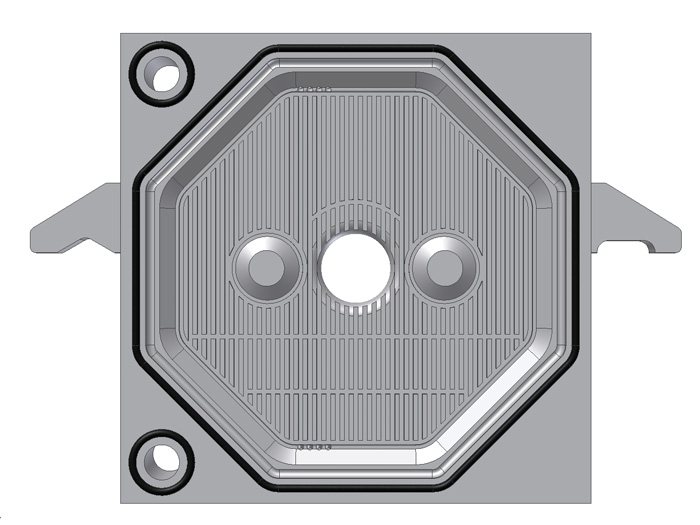

Kammerfilterelemente:
+ geringster Preis
+ guter Kuchenabwurf
+ automatischer Plattentransport möglich
+ einfache Handhabung
+ höchst möglicher Filtrationsdruck

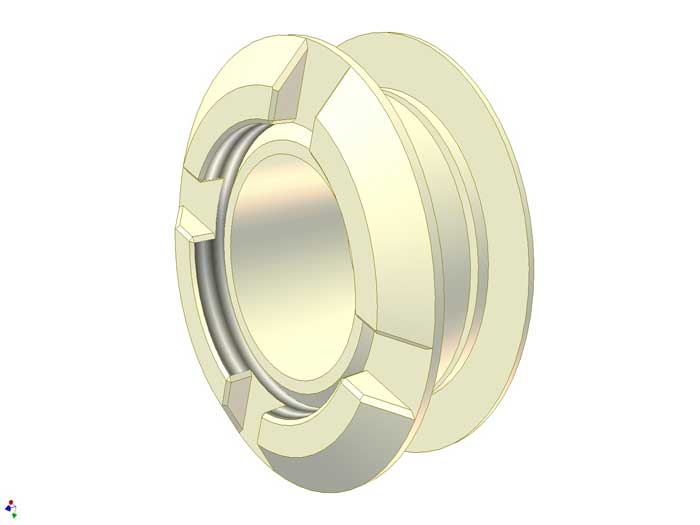

– Durchstecktuch oder Tuchverschraubung
– Filterpapier nicht möglich
– Kuchendicke nicht veränderlich
– max. Kuchendicke 50mm
– Spaltwäsche nicht zweckmäßig
Membranfilterlemente:
+ kürzeste Filtrier-, Wasch- und Entfeuchtungszeit
+ effektivste Waschergebnisse
+ Spaltwäsche möglich
+ geringste Entfeuchtungskosten
+ höchster TS-Gehalt
+ beste Kuchenablösung
+ flexible Kuchendicke
+ geringster Energieeintrag
– Einschränkungen bei hohen Temperaturen
– starke Beanspruchung des Filtertuchs
– besondere Sicherheitsmaßnahmen erforderlich
– Filterpapier nicht möglich
– höchste Investitionskosten
