CGR-Filtertücher

Der Begriff „CGR“- Filterelement stammt aus dem englischen Sprachgebrauch und steht für „randabgedichtetes“ Filterelement und nicht wie vielfach angenommen für „gasdichte“ Filterplatte: Caulked [ verstemmt ]; Gasket [ abgedichtet ]; Rim [ Randzone ]

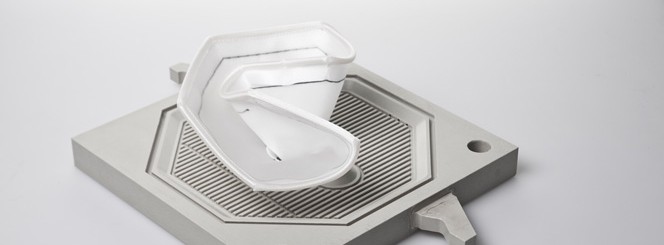

Sowohl Kammer- als auch Membran-Filterelemente werden in CGR-Ausführung angeboten.



Die Vorteile:

  • das CGR-Filtertuch wird umlaufend in einer Klemmnut verstemmt, die Filterkammer und die Filtratsammelbohrungen werden mit einem O-Ring aus EPDM, NBR oder Silikon abgedichtet.
  • es gibt keine Leckage und somit ist auch keine Tropfwanne erforderlich. Es entstehen keine unangenehmen Gerüche, da keinerlei Flüssigkeit nach außen dringt und verdampft .
  • die MAK-Werte am Arbeitsplatz können erheblich reduziert werden.
  • die Oberfläche des Plattenpakets ist einfach zu reinigen und sieht besser aus, weil sie sauber und hygienisch bleibt.
  • die gesamte Filterpresse macht einen wesentlich durchdachteren Eindruck.
  • entscheidende Reduktion der Luftverluste beim Trocknen der Filterkuchen mit Druckluft.
  • beim Reinigen der Filtertücher tritt kein toxisches Reinigungsmittel wie Säure oder ähnliches aus dem Plattenpaket.

Grundsätzlich sind beim CGR-Filterelement die Funktionen Filtrieren und Abdichten der Filterkammer konstruktiv getrennt.
Das Filtertuch wird ausschließlich nach Gesichtspunkten der Separationseigenschaften selektiert.
Die Abdichtung der Filterkammer erfolgt über eine konstruktiv korrekte Ausführung durch einen Dichtring.

Der umlaufende Dichtring aus Elastomerwerkstoff verhindert den Austritt von Flüssigkeit oder Gasen aus der Filterkammer.

Verschiedene Werkstoffe sind verfügbar – EPDM, NBR, Silicon usw.

Der Rand des Filtertuches ist so ausgelegt, dass das Filtertuch in eine Nut eingestemmt werden kann.
Die Wulst entsteht, indem ein O-Ring oder eine Kordel am Rand eingenäht wird.

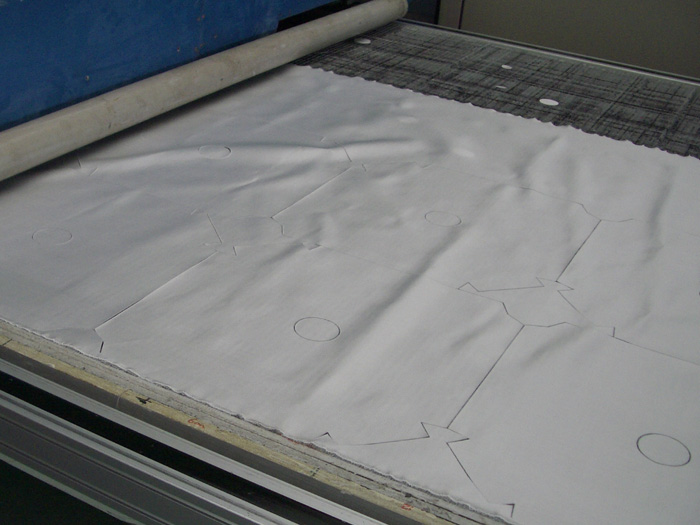

Hier sehen Sie Bilder
